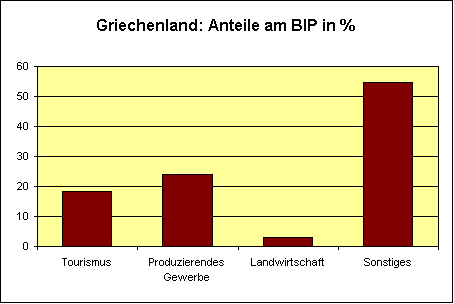

Hier
einmal ein Balken- (oben) und ein Säulendiagramm (unten)
zur gleichen Statistik aus dem Jahr 1999 (zugehörige
Statistik).

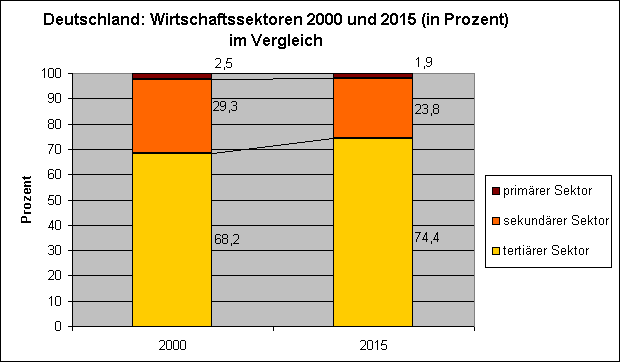

Besonders geeignet sind
Säulendiagramme zum Vergleich gleicher Datenreihen aus verschiedenen
Jahren. Hier werden die Anteile der drei Wirtschaftssektoren an der Gesamtwirtschaft
in Deutschland aus zwei verschiedenen Jahren verglichen.
(zugehörige Statistik)
Beachte:
- Das Thema des Diagramms (was sagt es denn!) muss zuerst verstanden werden. Meist steht das Thema als Überschrift über dem Diagramm oder als Bildbeschreibung unter ihm.
- Sollten relative Zahlen angegeben sein (in Prozent von einem Ganzen), so muss für eine Auswertung das Ganze bekannt sein, schließlich kann die Prozentzahl sinken, gleichzeitig aber die Gesamtsumme über einen Zeitraum so weit steigen, dass trotz eines sinkenden Anteils die tatsächliche Zahl, Menge, ... ebenfalls gestiegen ist.
Auswertung:
- Was ist das Thema
des Diagramms?
- Aus welchen Jahren
stammen die Zahlen?
- Was ist der höchste
und niedrigste Wert im Diagramm? Sortiere dann alle Werte ihrer Größe
nach und vergleiche sie mit dem höchsten und dem niedrigsten.
- Beschreibe die Aussage des Diagramms in eigenen Worten, aber mit den Zahlen aus dem Diagramm. Nenne dabei Gründe für das, was das Diagramm aussagt.
Selber zeichen:
- Sind in der Statistik,
die in ein Diagramm umgewandelt werden soll auch Anteile eines Ganzen
zu sehen? Sonst muss eine andere Diagrammart herangezogen werden, z.B.
ein Liniendiagramm.
- Achtung: Sinnvolle
Beschriftung der Achsen nicht vergessen! Eine der Achsen enthält
Informationen über den Zahlenwert des jeweiligen Anteils (oft in
%), die andere über die Art des Anteils oder Jahresangaben zu den
Balken oder Säulen.
- In einem Balkendiagramm
kann eine Datenreihe (z.B. verschiedene Anteile am BIP) nebeneinander
in einzelnen Balken dargestellt werden.
- Häufiger aber wird
eine Datenreihe in einem einzelnen Balken übereinander gezeichnet
(Anteile am BIP in Prozent von 100) und mit einer zweiten Datenreihe
aus einem anderen Jahr verglichen. Siehe
die Beispiele oben auf der Seite (nach oben).
- Und nun? Alle bisher genannten Punkte beachten und dann kann es los gehen!
Diagramm mit dem PC erstellen? -> hier gibt es mehr Infos!
